13GHz-32GHz 宽带电荷泵锁相环及片上矢量频谱分析仪

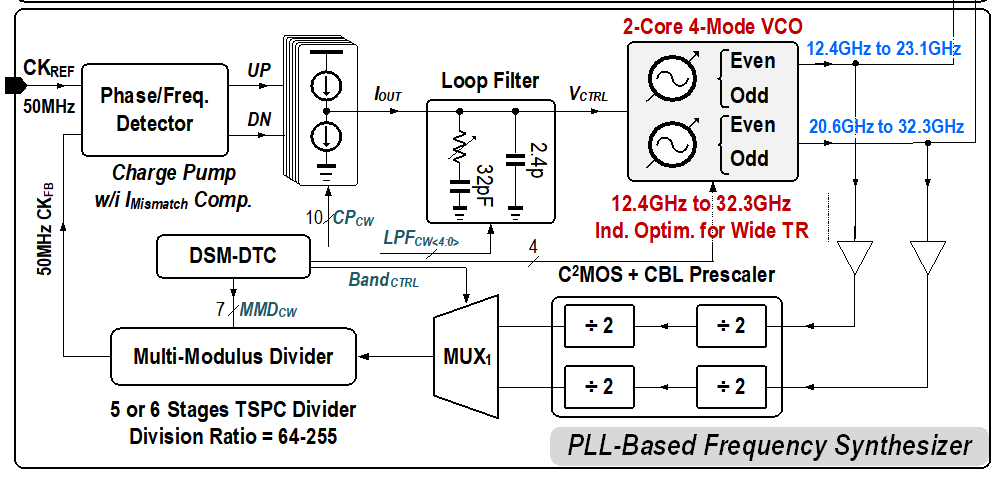

进入子模块基于 TSMC 65nm CMOS 工艺实现 13GHz-32GHz 宽带 CPPLL。 系统围绕 VCO、DSM 小数分频、PFD/CP、DTC 与分频链展开，重点解决宽调谐范围、环路稳定性和高速时钟生成问题。
科研与项目信息
项目方向：PLL、多相时钟、XFOURIER 与 Reference-less CDR。
10MHz-32GHz 宽带四相时钟生成电路

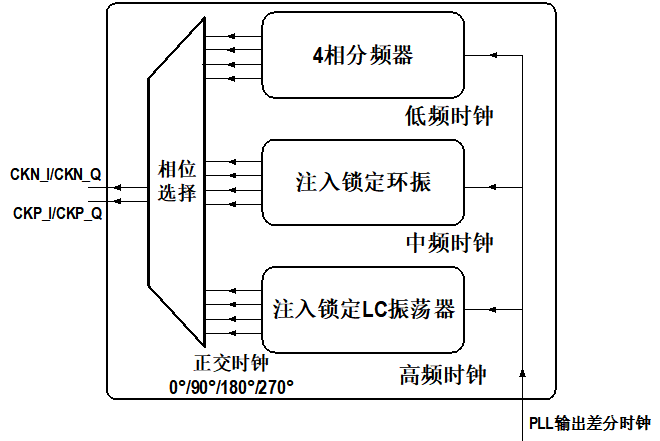

进入子模块基于 TSMC 65nm CMOS 工艺，独立完成 10MHz-32GHz 宽带四相时钟生成电路设计与验证。 系统采用高低频双路径架构：高频端由 13GHz-32GHz PLL 驱动注入锁定 LC-VCO 与注入锁定 RO，并结合 DLL 校准四相误差； 低频端使用分频时钟与 Current Starve Buffer 生成可控相移与类正弦信号，从而兼顾超宽频率覆盖、低正交误差和低频相位精度。
XFOURIER 片上矢量频谱分析

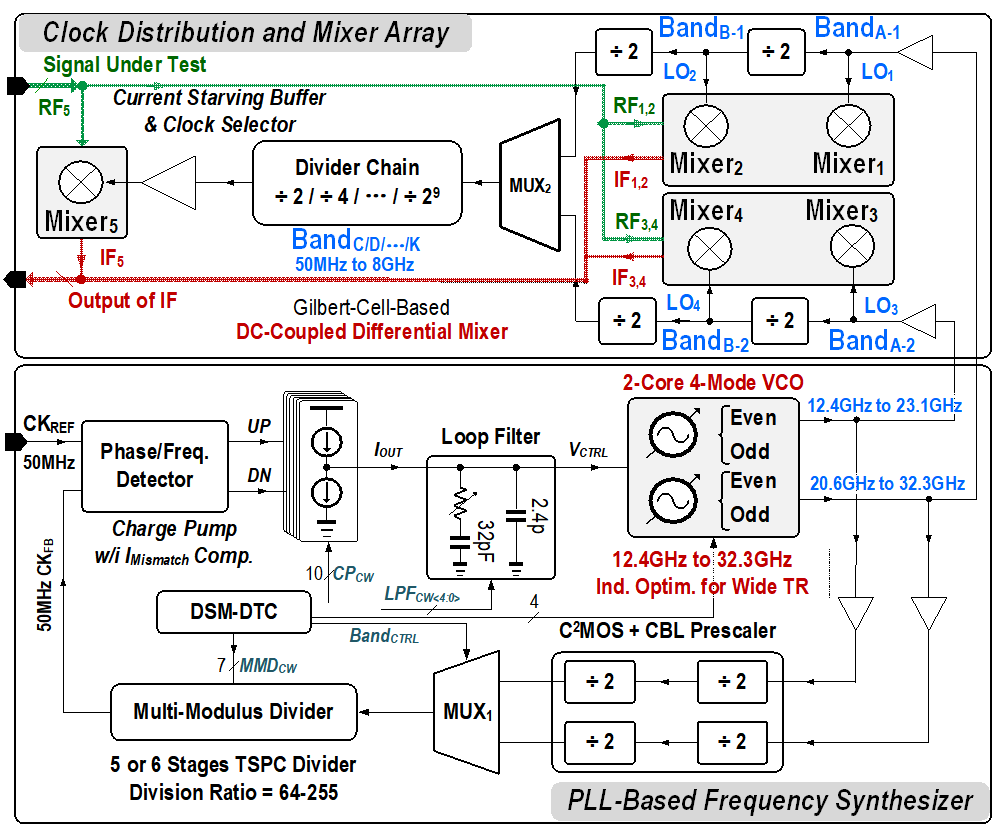

进入子模块该系统的关键不是普通幅度频谱，而是片上矢量频谱分析。PLL 提供扫频 LO，四相时钟提供正交基函数，输入信号与 LO 混频后经积分/低通得到 DC Fourier 系数，再通过 ADC 读出并重建波形。
该方向依托 13GHz-32GHz 宽带 CPPLL 与四相时钟链路，用于片上信号分析与时域重建，是项目中体现 PLL、四相时钟和混频检测系统协同工作的部分。
查看原理子页面
基于 SAR 搜索的快速频率捕获无参考 CDR

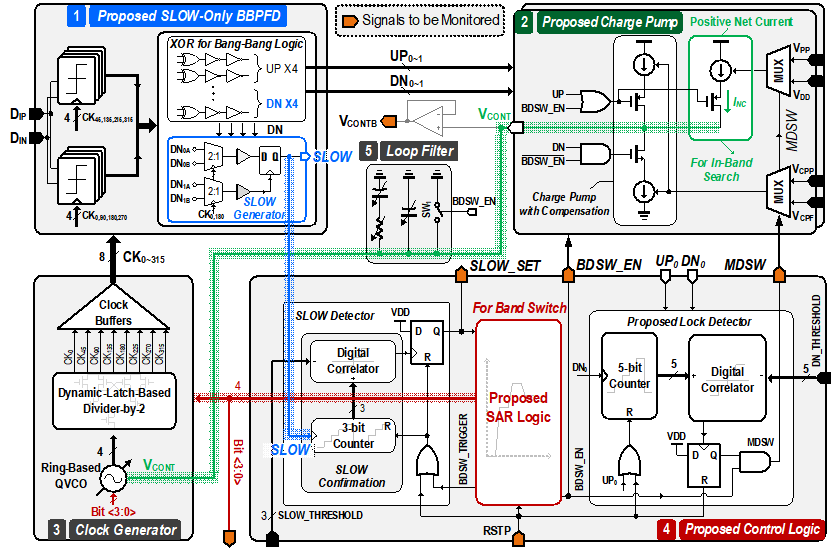

进入子模块基于 TSMC 28nm CMOS 工艺，参与完成两版无参考快速频率捕获 CDR 芯片设计、流片与测试。 第一版提出基于 SLOW 频率误差极性检测的 SAR 逻辑搜索，实现 55ns 恒定频带搜索和小于 150ns 完整锁定； 第二版进一步采用 AND/OR 低开销频率检测器，支持 16.4-57.2Gb/s NRZ/PAM4 双模式接收，实现约 340Gb/s/us 频率捕获速度和 0.54pJ/bit 能效。
SLOW-only BBPFD
SAR Logic
Band / In-band Search
Lock Detector
Phase Tracking
AND / OR FD
